方形逆流式冷却塔

FN系列方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。该产品应用了四院获得的"节能型玻璃钢冷却塔”专利,特别是冷却塔风机配有变扭矩离极双速电机,当气温较低时(例如晚上),

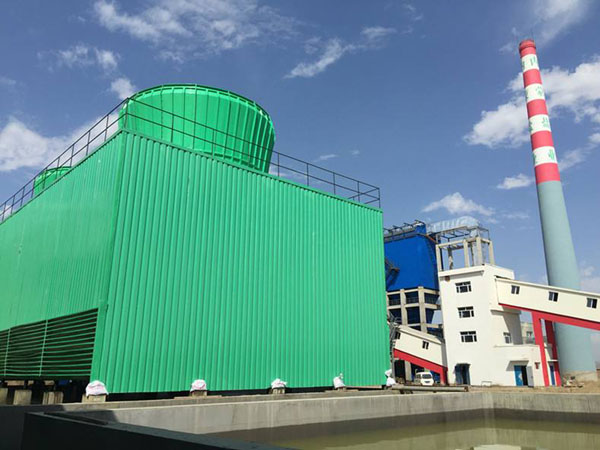

方形逆流式冷却塔 .jpg

FN系列方形逆流式玻璃冷却塔是机械工业部第四设计研究院设计的节能型新产品。该产品应用了四院获得的"节能型玻璃钢冷却塔”专利,特别是冷却塔风机配有变扭矩离极双速电机,当气温较低时(例如晚上),电机开低速,冷却塔噪声可低3-5dB(A)。

此外用双速电机节能显著,经测算,多台冷却塔配单速电机时,虽然在空气湿球湿度低时可停部分电机节电,但仍比用双速电机多耗电40%(以年计)。

本产品还应用了四院获得的国家专利“方形逆流式冷却塔用斜梯形波填料片”,经北京水科院和佛山实塔测试,其热力、阻力特性均优于其它填料。电机、风机均配套供应,需本厂派员工到现场安装或技术指导。

产品型号说明:

方形逆流式冷却塔有三大系列、九种型号、九十个产品.

结构特点

(1)填料:采用四院专利产品--斜梯形波填料片,横向增加了凸筋,水的再分配能力大,阻力小,热力性能好,耐高温70℃,耐低温-50℃,阻燃性好。

(2)电机:清华大学电机系设计,由营孟津电机厂制造的四院专利产品一变扭矩变极低噪声节能电机,密封防水性能好,耐高温、效率高、噪声小。

(3)减速装置:功率≤11/5.5KW的减速装置,采用涤纶纤维增强氯丁橡胶动力带传动,耐高温、效率高,遇水不伸展,克服了打滑现象,噪声很小。功率≥15/7.5KW的减速装置,采用齿轮减速方式,电机安装在风筒外部。

(4)风机:清华大学工程力学系根据本系列产品参数设计的低噪声、机翼形玻璃钢叶片,噪声小,效率高,叶片角度可调。

(5)收水及布水装置:采用反射型低压喷嘴,对于小塔采用单旋流喷嘴,布水均匀、水压小。所设收水装置,可使飘水损失下降到0.01%。

(6)吸声设施:超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅,以达到大的降噪效果。

(7)吸声设施:超低噪声型冷却塔在上塔体出风口上面安装了带吸声材料的屏蔽及吸声栅,降低了风机及电机的噪声。对于小塔设蘑菇型吸声栅。

(8)滴水降噪垫:对低噪声及超低噪声型冷却塔,专门设计了透水性好的消声垫,其下设有一层斜波片,大大降低了滴水噪声。

(9)检修平台:塔顶花纹钢板检修平台,便于维护及安装。

(10)下塔盘:浅水盘及深及深水盘的冷却塔设有下水盘,供存水用。根据订货要求,可配溢水、排污、自动及手动给水管,可直接从下塔盘吸水。

(11)支架:冷却塔钢支架,镀锌并涂环氧沥青漆防腐,紧固件都采用镀锌螺栓。


冷却塔主要技术参数

塔型参数(单位:mm)
BφH1H2H3H4HhbDN1L
GFNL-80084004700300039502200-15009150467021003006150
GFNL-100094004700360042502400-150010250503023503006650
GFNL-1200104005460360045002700-150010800533026003507200
GFNL-1500112006000420047502900-150011850553028003507650
GFNL-2000130007000460050003300-150012900593032504008300
GFNL-2500144008000460053003700-150013600635036004509000
GFNL-3000160008530500056504120-150014770687040005009770
GFNL-3500170009140500060004400-1500154007150425060010400
GFNL-4000180009140600063504640-1500169907390450060010990


冷却塔主要技术参数

参数塔型
GFNL

       -800
GFNL

       -1000
GFNL

       -1200
GFNL

       -1500
GFNL

       -2000
GFNL

       -2500
GFNL

       -3000
GFNL

       -3500
GFNL

       -4000
冷却水量 m3/h80010001200150020002500300035004000
进塔水温 ℃424242424242424242
出塔水温 ℃323232323232323232
湿球温度 ℃282828282828282828
干球温度 ℃31.531.531.531.531.531.531.531.531.5
大气压力 Pa100400100400100400100400100400100400100800100400100400
电机型号YBDT225M

       YBDL225L

       -6/8
YBDT280M

       YBDL280L

       -6/8
YBDT280S

       YBDL250M

       -4/6/8
YBDT315S

       YBDL280M

       -4/6/8
YBDT315L

       YBDL315L

       -6/8/12
YBDT355S

       YBDL355M

       -6/8/12
YBDT355S

       YBDL355M

       -6/8/12
YBDT355M

       YBDL355L

       -6/8/12
YBDT355M

       YBDL355L

       -6/8/12
电机功率

       kW
30/1545/2245/15

       /7.5
75/25

       /12.5
110/55

       /18.5
132/66

       /22
132/66

       /22
160/80

       /30
160/80

       /30
电机转速

       r/min
960/730960/7501450/960

       /750
1450/960

       /730
960/730

       /480
960/730

       /480
960/730

       /480
960/730

       /480
960/730

       /480
电机重量 kg368590620100011901680138017001700
风机型号LF47LF47LF55LF60LF70LF80ⅢALF85ⅢALF92LF92
叶轮直径 mmφ4700φ4700φ5460φ6000φ7000φ8000φ8530φ9140φ9140
叶轮转速

       r/min
240/180240/180165/109

       /83
165/109

       /83
149/112

       /75
149/112

       /75
149/112

       /75
110/82

       /55
110/82

       /55
叶片安装角度13.520.018.017.015.09.081516
风量 m3/h6.2×1057.8×1059.3×10512×10516×10520×10524×10527.3×10531.5×105
全压 Pa132.4148138156.9160170164170160
静压 Pa989595110110120110116104
风机重量 kg5475471520154024202420249048504850
叶片数(个)466666666
标准点噪

       声dB(A)
高速757575757575757575
中速727272727272727272
