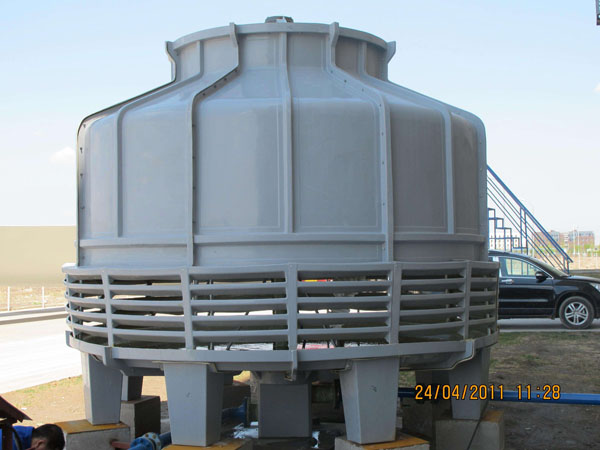

圆形逆流式冷却塔

: 实力源头厂家，二十年老厂，工艺精湛，货源充足，支持定制，质优价廉，售后无忧，快速报价
咨询电话:152 5363 2655微信同号


技术参数：

	冷却塔基础差数			T=28oC冷却水量（m3/h)		T=27oC冷却水量（m3/h)		主要尺寸(mm)		风量（m3/h)	进水管直径(mm)	出水管直径(mm)	风机直径(mm)	电机功率(KW)	重量(kg)		进水压力	噪声dB(A)			直径Dm
	周边基座个数及规格	中心基座规格	周边基座中线至中座中心距	t=5oC	t=8oC	t=5oC	t=8oC	总高度	大直径	风量（m3/h)	进水管直径(mm)	出水管直径(mm)	风机直径(mm)	电机功率(KW)	自重	运转重	进水压力	Dm	10m	16m	直径Dm
DBNL3-12	3个300*200	Dg300	550	12	9	15	10	2033	1210	7200	70	80	700	0.6	206	484	1.96	54	40.3	36.6	1.5
DBNL3-20	3个300*200	Dg300	660	20	15	24	17	2123	1460	12400	70	80	800	0.8	230	514	2	54	41.1	37.5	1.5
DBNL3-30			820	30	22	35	27	2342	1912	18000	100	125	1200	0.8	406	956	2.21	55	43.5	39.9	1.8
DBNL3-40			820	40	30	46	34	2842	1912	21500	100	125	1200	1.1	478	1118	2.6	55	43.5	39.9	1.8
DBNL3-50			985	50	37	57	44	2830	2215	28000	100	125	1400	1.5	596	1480	2.65	55	44.7	41.1	2.1
DBNL3-60			985	60	44	68	51	3083	2215	32300	100	125	1400	1.5	642	1592	2.9	56	45.7	42.1	2.1
DBNL3-70	4个300*200		1214	70	51	79	60	3094	2629	39200	150	200	1600	2.2	790	2064	2.78	56	47	43	2.5
DBNL3-80			1214	80	61	92	70	3344	2629	43400	150	200	1600	2.2	875	2243	3.03	56.5	47.5	43.5	2.5
DBNL3-100 GBNL3-70			1415	100	74	114	86	3294	3134	56000	150	200	1800	3	973	3064	2.86	57	50	46	3
DBNL3125 GBNL3-80			1415	125	92	142	108	3544	3134	67200	150	200	1800	4	1063	3290	3.15	58	50.7	47.4	3
DBNL3-150 GBNL3-100	6个300*200	Dg450	1836	150	112	171	129	3553	3732	84000	200	250	2400	4	1695	4125	2.9	58.5	52	48.6	3.6
DBNL3-175 GBNL3-125			1836	175	131	200	150	3803	3732	94300	200	250	2400	5.5	1835	4461	3.15	59.5	53	49.6	3.6
DBNL3-200 GBNL3-150			2193	200	153	231	180	3835	4342	112000	200	250	2800	5.5	2131	5592	3.01	60	54.6	51.3	4.2
DBNL3-250 GBNL3-175			2193	250	186	283	215	4085	4342	134300	200	250	2800	7.5	2344	6365	3.26	61	55.6	52.3	4.2
DBNL3-300 GBNL3-200	8个300*200	Dg700	2606	300	225	334	260	4223	5134	168000	250	300	3400	7.5	3558	9229	3.5	61	56.8	53.5	5
DBNL3-350 GBNL3-250			2606	350	267	395	304	4473	5134	187400	250	300	3400	11	3860	9906	3.75	61.5	57.3	54	5
DBNL3-400 GBNL3-300			3030	400	301	455	341	4618	6044	224000	250	300	3800	11	4300	12086	3.6	62	58.8	55.7	5.9
DBNL3-450 GBNL3-350			3030	450	343	514	387	4868	6044	242000	250	300	3800	11	4646	13464	3.85	62	58.8	55.7	5.9
DBNL3-500 GBNL3-400			3369	500	375	576	427	5219	6746	280000	300	350	4200	15	5768	16258	3.7	62	60	56.9	6.6
DBNL3-600 GBNL3-450			3369	600	454	680	516	5719	6746	302200	300	350	4200	18.5	6570	18360	4.2	63	61	57.4	6.6
DBNL3-700 GBNL3-500	12个300*200	Dg900	3890	700	528	790	600	5589	7766	393500	350	400	5000	18.5	6915	23194	3.95	63	61.4	58.4	7.6
DBNL3-800 GBNL3-600			3890	800	590	890	685	6089	7766	408000	350	400	5000	22	7983	25982	4.45	63	61.4	58.4	7.6
DBNL3-900 GBNL3-700			4422	900	685	1035	790	6040	8836	505200	400	450	6000	22	8934	32568	4.25	63	62.6	59.7	8.6
DBNL3-1000 GBNL3-800			4422	1000	783	1139	880	6540	8836	510300	400	450	6000	30	10560	36420	4.75	64	63.1	60.2	8.6

圆形逆流冷却塔采用逆流式气热交换技术，使热水与冷空气在塔内形成逆流流动，实现热交换。

其主要结构包括以下部分：

· 塔体：型线合理，气流平稳，通常采用玻璃钢材质，表面胶衣树脂内含有抗紫外线剂，具有耐老化、强度高、重量轻、耐腐蚀等特点。下塔体可根据需求配有溢水、排污、自动给水管等，上塔体出风口可安装带吸声材料的喇叭口屏蔽及吸声栅。

· 填料：一般采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，能耐高温 70 度、低温 - 50 度，且阻燃性好。

· 旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀。布水管采用铝合金或玻璃钢制成，管上安装收水板，可克服飘水现象。

· 风机：多为由清华大学工程力学系根据系列冷却塔参数设计的低噪声风机，采用铝合金板翼型或玻璃钢叶片，具有噪声小、效率高的优点。

· 电机：由清华大学电机系在 Y 型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机，密封防水性能好，耐高温、效率高、噪声小。

· 减速装置：采用涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，可克服打滑现象，噪声很小。

· 进风窗：装有玻璃钢百叶片，能减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。

优势

· 冷却效率高

· 逆流换热：热水从塔顶向下流动，冷空气从塔底向上流动，形成逆流换热，延长了热交换路径和时间，提高了热交换效率，能够快速降低水温，满足各种设备对冷却水温度的需求。

· 布水均匀：旋转布水器可使水均匀地分布在填料上，加大了水与空气的接触面积，让热交换更加充分，增强了冷却效果。

· 填料性能优：改性聚氯乙烯波片填料，水的再分配能力强，阻力小，热力性能好，进一步提高了冷却效率。

· 节能环保

· 能耗降低：采用低转速、低动压的玻璃钢风机叶片，以及gao效的电机和减速装置，在保证冷却效果的同时，降低了风机的能耗，减少了电力消耗。

· 噪声控制：超低噪声型冷却塔在进出风口及淋雨区设置了gao效降噪装置，有效降低了运行时的噪声，可满足对噪声要求严格的场所，如宾馆、医院、居民区等的使用需求。

· 循环利用：部分圆形逆流冷却塔采用封闭式循环系统设计，配备先进的水质处理系统，可自动过滤、净化循环水，减少了水资源的浪费和污染，实现了水资源的循环利用，符合环保要求。

· 结构设计合理

· 占地面积小：圆形设计以及层叠式gao效圆塔专用填料的选用，使得冷却塔结构紧凑，占地面积小，适合在空间有限的环境中使用，能有效降低土地成本。

· 抗风性能好：圆塔结构本身具有良好的抗风压性能，特别适用于沿海台风地区，一般设计抗风能力可达 0.75KN/m²。

· 安装维护方便：体积小、重量轻、结构简单，大量采用装配式的钢支架和高强 FRP 结构件，安装和维护极为简捷方便，且运输也较为便利。

· 使用寿命长

· 材质优良：塔体采用的玻璃钢材质表面抗紫外线、耐腐蚀，钢材均经过热浸镀锌处理，外涂高性能防腐油漆，能够有效防止腐蚀，延长了冷却塔的使用寿命。

· 部件耐用：旋转布水器的不锈钢球轴承、涤纶纤维增强氯丁橡胶动力带等部件，质量可靠，运转灵活，耐高温、遇水不伸展，减少了故障发生的概率，提高了设备的整体耐用性。
